Beschreibung

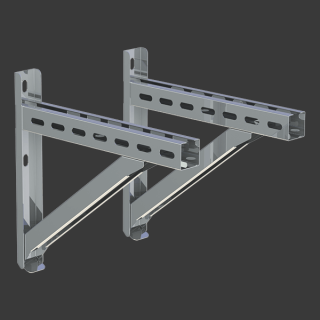

Sicherer Abstand mit der Jeremias DW FU Wandstütze & Querträger
Mit der Jeremias Wandstütze mit Querträger befestigst Du Dein doppelwandiges Schornsteinsystem sicher und dauerhaft an der Außenwand. Das hochwertige Bauteil der Jeremias DW FU Serie besteht aus robustem Edelstahl und sorgt für eine stabile und zuverlässige Aufnahme des Schornsteins – auch bei größeren Wandabständen.
Die Wandstütze mit Querträger ist in vier verschiedenen Ausführungen erhältlich und lässt sich so optimal an die baulichen Gegebenheiten Deines Projekts anpassen. Typ I mit einer Länge von 350 mm eignet sich für Schornsteinsysteme bis zu einem Innendurchmesser von 225 mm. Die Varianten Typ II (500 mm), Typ III (750 mm) und Typ IV (1030 mm) können für alle verfügbaren Schornstein-Innendurchmesser eingesetzt werden.
Für die Wandstützen Typ I bis III ist zudem das passende Wasserableitblech erhältlich. Es leitet Niederschlagswasser gezielt ab und schützt die Fassade sowie die dahinterliegende Dämmung zuverlässig vor eindringender Feuchtigkeit.
Dank der präzisen Verarbeitung und der hochwertigen Edelstahlkonstruktion bietet die Jeremias Wandstütze mit Querträger eine langlebige und sichere Befestigungslösung für Dein Abgassystem.
Maximale Wandabstände je Wandhalter Typ:
| Schornstein-InnenØ | TYP I 350 mm |
TYP II 500 mm |
TYP III 750 mm |
TYP IV 1030 mm |
|---|---|---|---|---|
| Ø 80 mm | 190 mm | 340 mm | 590 mm | 870 mm |
| Ø 100 mm | 170 mm | 320 mm | 570 mm | 850 mm |
| Ø 130 mm | 140 mm | 290 mm | 540 mm | 820 mm |
| Ø 150 mm | 120 mm | 270 mm | 520 mm | 800 mm |
| Ø 160 mm | 125 mm | 275 mm | 525 mm | 805 mm |
| Ø 180 mm | 90 mm | 240 mm | 490 mm | 770 mm |
| Ø 200 mm | 70 mm | 220 mm | 470 mm | 750 mm |
| Ø 225 mm | 45 mm | 195 mm | 445 mm | 725 mm |
| Ø 250 mm | - | 170 mm | 420 mm | 700 mm |
| Ø 300 mm | - | 120 mm | 370 mm | 650 mm |
Technische Daten
| Typ | Jeremias DW FU |
|---|---|
| Wandstärke | 0,6 mm |
| Betrieb | Regelfeuerstätten für Öl, Gas und Festbrennstoffe (z. B. Holz oder Kohle) im Unterdruck |
| Einsatztemperatur | bis 600 °C |
| Isolierung | 32,5 mm mineralische Dämmung |
| Verbindung | Steckverbindung Muffe/Sicke mit Klemmband |
| Material | Edelstahl, Hochglanz |
| Einsatzbereich | Neubau |
| Zulassung | DIN EN 1856-1 / DIN EN 1856-2 / CE-Zertifizierung |
| Garantie | 25 Jahre Hersteller-Garantie |
