Beschreibung

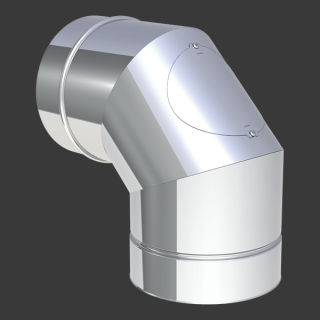

Der Jeremias DW FU Winkel 90° mit Revisionsöffnung Design
Der Jeremias DW FU Winkel 90° "Design" mit unauffälliger, in die Rohrkontur integrierter Revisionsöffnung ist speziell für den Innenbereich konzipiert und ermöglicht eine besonders saubere und optisch dezente Schrägführung innerhalb des Abgassystems.
Durch die integrierte Revisionsöffnung wird die Wartung und Reinigung auch bei komplexeren Rohrführungen deutlich erleichtert, da ein direkter Zugang zum Schornsteininneren erhalten bleibt.
Das Bauteil ist Teil des doppelwandigen Jeremias DW FU Systems und besteht aus hochwertigem Edelstahl mit einer 32,5 mm starken Dämmung. Dadurch erfüllt es die Anforderungen an Stabilität, Langlebigkeit und sichere Funktion im täglichen Betrieb.
Der DW FU Winkel 90° Design Plus ist für Schornstein-Innendurchmesser von 80 bis 300 mm erhältlich.
Die Ausführung ist für den Betrieb mit Festbrennstoffen geeignet und für Betriebstemperaturen bis 600 °C sowie nach Druckklasse N1 zugelassen.
Durchmesser System DW-FU
| Schornstein-Innen-Ø (mm) | 80 | 100 | 115 | 130 | 150 | 160 | 180 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | 145 | 165 | 180 | 195 | 215 | 225 | 245 | 265 | 290 | 315 | 365 |
Technische Daten
| Typ | Jeremias DW FU |
|---|---|
| Wandstärke | 0,6 mm |
| Betrieb | Regelfeuerstätten für Öl, Gas und Festbrennstoffe (z. B. Holz oder Kohle) im Unterdruck |
| Einsatztemperatur | bis 600 °C |
| Isolierung | 32,5 mm mineralische Dämmung |
| Verbindung | Steckverbindung Muffe/Sicke mit Klemmband |
| Material | Edelstahl, Hochglanz |
| Einsatzbereich | Neubau |
| Zulassung | DIN EN 1856-1 / DIN EN 1856-2 / CE-Zertifizierung |
| Garantie | 25 Jahre Hersteller-Garantie |
