Beschreibung

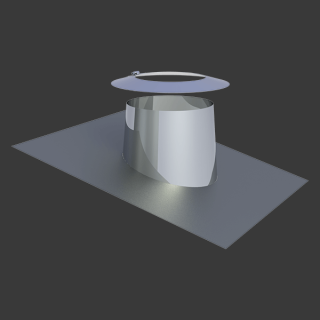

Jeremias DW FU Dachdurchführung mit Bleirand und Wetterkragen - geschützter Durchgang
Mit der Jeremias DW FU Dachdurchführung mit Bleirand und Wetterkragen realisierst Du einen sicheren und dauerhaft witterungsgeschützten Dachdurchtritt für Dein Schornsteinsystem bei Ziegel- und Pfannendächern. Der flexible Bleirand ermöglicht eine optimale Anpassung an die Dachkontur und sorgt für einen sauberen Anschluss an die Dacheindeckung.
Die Dachdurchführung besteht aus hochwertigem Edelstahl und ist selbst nicht gedämmt. Sie wird bei der Montage über das gedämmte DW FU Rohr geschoben – die 32,5 mm starke Dämmung des Schornsteins läuft also durchgehend durch die Dachdurchführung hindurch.
Der mitgelieferte Wetterkragen aus Edelstahl wird anschließend von oben auf das Rohr geschoben: Sein Innendurchmesser entspricht dem Außendurchmesser des gedämmten Schornsteins, sodass er direkt am Rohr anliegt. Er schützt den Bereich oberhalb der Dachdurchführung zuverlässig vor eindringendem Regen- und Schmelzwasser und trägt so zum langfristigen Schutz von Dach und Schornstein bei.
Für eine optimale Anpassung an die Dachneigung ist die Dachdurchführung in vier Ausführungen erhältlich. Zur Auswahl stehen die Neigungsbereiche 5°–15°, 16°–25°, 26°–35° sowie 36°–45°.
Die Jeremias DW FU Dachdurchführung mit Bleirand und Wetterkragen gibt es passend zu allen gängigen Schornstein-Innendurchmessern von 80 bis 300 mm. Ihr Innendurchmesser ist dabei jeweils so gewählt, dass sie sich über das gedämmte Rohr des DW FU Systems schieben lässt – die genauen Maße findest Du in der Tabelle unten.
Durchmesser System DW-FU
| Schornstein-Innen-Ø (mm) | 80 | 100 | 115 | 130 | 150 | 160 | 180 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | 145 | 165 | 180 | 195 | 215 | 225 | 245 | 265 | 290 | 315 | 365 |
| Wetterkragen-Innen-Ø (mm) | 145 | 165 | 180 | 195 | 215 | 225 | 245 | 265 | 290 | 315 | 365 |
| Dachdurchführung-Innen-Ø (mm) | 195 | 215 | 230 | 245 | 265 | 275 | 295 | 315 | 340 | 365 | 415 |
Technische Daten zum Schornsteinsystem
| Typ | Jeremias DW FU |
|---|---|
| Wandstärke | 0,6 mm |
| Betrieb | Regelfeuerstätten für Öl, Gas und Festbrennstoffe (z. B. Holz oder Kohle, ausgenommen Anthrazitkohle) im Unterdruck |
| Einsatztemperatur | bis 600 °C |
| Isolierung | 32,5 mm mineralische Dämmung (Rohre und Formteile des Systems; die Dachdurchführung selbst ist ungedämmt) |
| Verbindung | Steckverbindung Muffe/Sicke mit Klemmband |
| Material | Edelstahl, Hochglanz |
| Einsatzbereich | Neubau |
| Zulassung | DIN EN 1856-1 / DIN EN 1856-2 / CE-Zertifizierung |
| Garantie | 25 Jahre Hersteller-Garantie |
Fakten
| Produkteigenschaft | Wert |
|---|
