Beschreibung

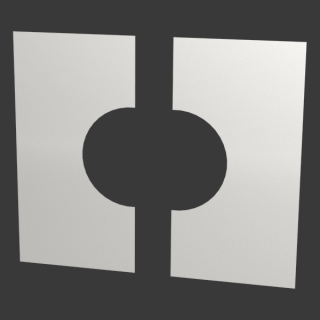

Jeremias DW FU Wand-/ und Deckenblende zweiteilig
Mit der zweiteiligen Jeremias DW FU Wand- und Deckenblende sorgst du für einen sauberen und optisch ansprechenden Abschluss von Wand-, Decken- und Dachdurchführungen deines Abgassystems. Sie verdeckt zuverlässig unschöne Ausschnitte und Spalten rund um das Schornsteinrohr und schafft einen harmonischen Übergang zwischen Schornstein und Baukörper.
Dank der zweiteiligen Ausführung lässt sich die Blende besonders einfach auch nachträglich montieren, ohne dass Schornsteinelemente demontiert werden müssen. Das macht sie zur idealen Lösung für Neuinstallationen und Nachrüstungen gleichermaßen.
Die Wand- und Deckenblende besteht aus hochwertigem Edelstahl und überzeugt durch ihre hohe Witterungsbeständigkeit, Langlebigkeit und ein ansprechendes Erscheinungsbild.
Für eine optimale Anpassung an die jeweilige Einbausituation ist die Blende in verschiedenen Ausführungen erhältlich. Zur Auswahl stehen Varianten für Neigungswinkel von 0°, 0°–30°, 31°–45° sowie eine verstellbare Ausführung für Neigungen bis 65°.
Die Jeremias DW FU Wand- und Deckenblende zweiteilig ist passend für Schornstein-Innendurchmesser von 80 bis 300 mm erhältlich und lässt sich optimal in das Schornsteinsystem integrieren.
Welcher Durchmesser ist gemeint?
Die Durchmesserangaben dieser Reihe sind Innendurchmesser des doppelwandigen Schornsteins, nicht die des Ofenrohrs am Gerät. Die Bauteile sind selbst nicht gedämmt und werden am doppelwandigen Schornstein angebracht.
Zur Kontrolle: Im System Jeremias DW-FU liegt der Außendurchmesser jeweils 65 mm über dem Innendurchmesser. Vom gemessenen Außenmaß des vorhandenen Rohrs 65 mm abziehen ergibt die Größe, die hier auszuwählen ist.
Durchmesser System DW-FU
| Schornstein-Innen-Ø (mm) | Schornstein-Außen-Ø (mm) | Deckenblende-Innen-Ø (mm) | Deckenblende-Außenmaß (mm) |
|---|---|---|---|
| 80 | 145 | 151 | 450 |
| 100 | 165 | 171 | 470 |
| 115 | 180 | 186 | 485 |
| 130 | 195 | 201 | 500 |
| 150 | 215 | 221 | 520 |
| 160 | 225 | 231 | 530 |
| 180 | 245 | 251 | 550 |
| 200 | 265 | 271 | 570 |
| 225 | 290 | 296 | 595 |
| 250 | 315 | 321 | 620 |
| 300 | 365 | 371 | 670 |
