Beschreibung

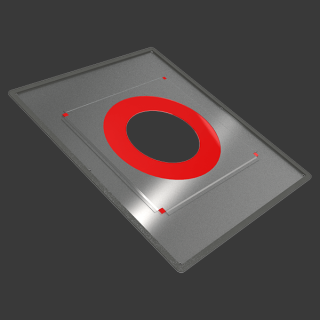

Jeremias DW FU Deckenblende mit Dichtung
Mit der Jeremias DW FU Deckenblende mit Dichtung schließt Du die Durchführung Deiner Abgasanlage im Innenbereich sauber und optisch ansprechend ab. Sie sorgt für einen harmonischen Übergang zwischen Schornstein und Decke und verdeckt zuverlässig die Durchführungsöffnung.
Die integrierte Dichtung wirkt zusätzlich als Dampfsperre und verhindert, dass Luft oder Dampf durch die Deckendurchführung austreten kann. Dadurch wird ein dichter und funktionaler Abschluss des Abgassystems gewährleistet.
Für eine optimale Anpassung an die jeweilige Einbausituation ist die Deckenblende in verschiedenen Ausführungen erhältlich. Zur Auswahl stehen Varianten für Deckenneigungen von 0°–20°, 21°–40° sowie 41°–55°, sodass für nahezu jede Einbausituation die passende Lösung verfügbar ist.
Die Jeremias DW FU Deckenblende mit Dichtung ist passend für Schornstein-Innendurchmesser von 80 bis 300 mm erhältlich und lässt sich optimal in das DW FU Schornsteinsystem integrieren.
Die Ausführung ist für Betriebstemperaturen bis 450 °C sowie nach Druckklasse N1 zugelassen.
Durchmesser System DW-FU
| Schornstein-Innen-Ø (mm) | 80 | 100 | 115 | 130 | 150 | 160 | 180 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | 145 | 165 | 180 | 195 | 215 | 225 | 245 | 265 | 290 | 315 | 365 |
| Deckenblende-Innen-Ø (mm) | 145 | 165 | 180 | 195 | 215 | 225 | 245 | 265 | 290 | 315 | 365 |
| Deckenblende-Außenmaß Länge (mm) | 400 | 400 | 400 | 400 | 450 | 450 | 450 | 450 | 450 | 500 | 500 |
| Deckenblende-Außenmaß Breite (mm) | 450 | 450 | 450 | 450 | 550 | 550 | 550 | 550 | 550 | 630 | 630 |
Technische Daten
| Typ | Jeremias DW FU |
|---|---|
| Wandstärke | 0,6 mm |
| Betrieb | Regelfeuerstätten für Öl, Gas und Festbrennstoffe (z. B. Holz oder Kohle) im Unterdruck |
| Einsatztemperatur | bis 600 °C |
| Isolierung | 32,5 mm mineralische Dämmung |
| Verbindung | Steckverbindung Muffe/Sicke mit Klemmband |
| Material | Edelstahl, Hochglanz |
| Einsatzbereich | Neubau |
| Zulassung | DIN EN 1856-1 / DIN EN 1856-2 / CE-Zertifizierung |
| Garantie | 25 Jahre Hersteller-Garantie |
