Artikelnr.: 5143037

Kategorie: Einzelkomponenten

  • Jeremias Schornstein Kragarm
  • mit verschiebbarem Wandabstandshalter
  • mit DW FU System kompatibel
  • Hersteller: Jeremias
  • Anordnung Anlage: seitlich
  • Schornsteininnendurchmesser: 80 - 150 mm
Beschreibung anzeigen
ab 382,99 €

inkl. 19% USt., inkl. Lieferung

geeignet für Schornsteininnen-Ø
Oberfläche

Dieses Produkt hat Variationen. Wähle bitte die gewünschte Variation aus.

sofort verfügbar
Beschreibung

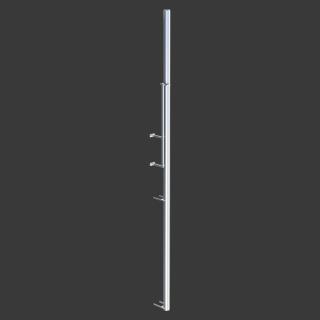

Hoch hinaus mit dem Jeremias Schornstein Kragarm

Jeremias - 25 Jahre Garantie

Mit dem Jeremias Schornstein Kragarm solltest Du Deiner Abgasanlage die notwendige Stabilität verleihen, wenn Sie weit über die letzte Befestigungsmöglichkeit hinausragt. Am Kragarm befestigt darf die Mündung des Schornsteins maximal 4,45 m oberhalb der letzten Wandhalterung und höchstens 2,65 m über dem Ende des Kragarms liegen. Die Abgasanlage wird seitlich zum Kragarm mit maximal 400 mm Wandabstand installiert. Da der Kragarm einem Winddruck bis 1,5 kN/m² standhält, musst Du unbedingt das Bauwerk statisch für die Auflagereaktion prüfen lassen. Bitte gib bei Deiner Bestellung die benötigte Größe des verschiebbaren Wandhalters an. Dieser ist für die Schornstein-Innendurchmesser 80, 100, 115, 130 und 150 mm verfügbar, da der Kragarm nur für Abgasanlagen mit einem maximalen Außendurchmesser von 215 mm zugelassen ist.

Produktdetails:

  • Jeremias Schornstein Kragarm
  • geeignet für Edelstahlschornsteinsysteme DW FU & DW ECO
  • Wandhalter bis Mündung 4,45 m
  • max. Überstand Mündung zum Kragarm: 2,65 m
  • max. Wandabstand Hauswand- Abgasanlage: 400 mm
  • Anordnung Abgasanlage: seitlich vom Kragarm
  • Auslegung des Kragarms für einen Winddruck von 1,5 kN/m²
  • mit verschiebbarem Wandhalter
  • max. Außendurchmesser Abgasanlage: Ø 215 mm
  • Bitte Montageanleitung der Abgasanlage beachten!
  • Das Bauwerk ist statisch zu überprüfen
