Beschreibung

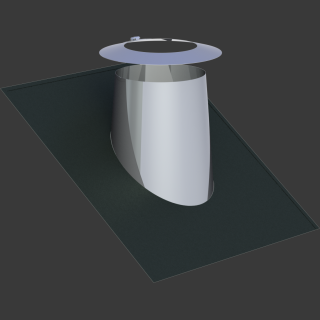

Jeremias DW-FU Dachdurchführung mit Elastomerrand und Wetterkragen - geschützter Durchgang
Mit der Jeremias DW-FU Dachdurchführung mit Elastomerrand und Wetterkragen führst Du Deinen doppelwandigen Edelstahlschornstein sicher und regendicht durch ein geneigtes Dach. Der flexible Elastomerrand passt sich der Dachoberfläche an und dichtet zuverlässig gegen eindringende Feuchtigkeit ab.
Die Durchführung ist aus Edelstahl gefertigt und selbst nicht gedämmt. Du schiebst sie bei der Montage über das gedämmte DW-FU Rohr – die 32,5 mm starke Dämmung des Schornsteins läuft also durchgehend durch die Dachdurchführung hindurch.
Den mitgelieferten Edelstahl-Wetterkragen schiebst Du anschließend von oben auf das Rohr: Sein Innendurchmesser entspricht dem Außendurchmesser des gedämmten Schornsteins, sodass er direkt am Rohr anliegt und zusätzlichen Schutz vor Niederschlag und Witterungseinflüssen bietet.
Für eine optimale Anpassung an die Dachneigung hast Du die Wahl zwischen vier Ausführungen: 5°–15°, 16°–25°, 26°–35° sowie 36°–45°. Dazu stehen die Farben Schwarz, Grau und Ziegelrot zur Auswahl, sodass Du die Dachdurchführung optisch an Deine Dacheindeckung anpassen kannst.
Die Jeremias DW-FU Dachdurchführung gibt es passend zu allen gängigen Schornstein-Innendurchmessern von 80 bis 300 mm. Ihr Innendurchmesser ist dabei jeweils so gewählt, dass sie sich über das gedämmte Rohr schieben lässt – die genauen Maße findest Du in der Tabelle unten.
Durchmesser für DW-FU System
| Schornstein-Innen-Ø (mm) | 80 | 100 | 115 | 130 | 150 | 160 | 180 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | 145 | 165 | 180 | 195 | 215 | 225 | 245 | 265 | 290 | 315 | 365 |
| Wetterkragen-Innen-Ø (mm) | 145 | 165 | 180 | 195 | 215 | 225 | 245 | 265 | 290 | 315 | 365 |
| Dachdurchführung-Innen-Ø (mm) | 195 | 215 | 230 | 245 | 265 | 275 | 295 | 315 | 340 | 365 | 415 |
Technische Daten zum Schornsteinsystem
| Typ | Jeremias DW-FU |
|---|---|
| Wandstärke | 0,6 mm |
| Betrieb | Regelfeuerstätten für Öl, Gas und Festbrennstoffe (z. B. Holz oder Kohle, ausgenommen Anthrazitkohle) im Unterdruck |
| Einsatztemperatur | bis 600 °C |
| Isolierung | 32,5 mm mineralische Dämmung (Rohre und Formteile des Systems; die Dachdurchführung selbst ist ungedämmt) |
| Verbindung | Steckverbindung Muffe/Sicke mit Klemmband |
| Material | Edelstahl, Hochglanz |
| Einsatzbereich | Neubau |
| Zulassung | DIN EN 1856-1 / DIN EN 1856-2 / CE-Zertifizierung |
| Garantie | 25 Jahre Hersteller-Garantie |
Fakten
| Produkteigenschaft | Wert |
|---|
