Beschreibung
Die Jeremias Schornstein Abspannschelle 2-Punkt-für eine professionelle Sicherung Ihres Schornsteins

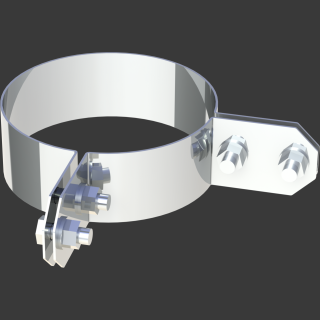

Die Jeremias DW FU Abspannschelle 2-Punkt wurde speziell für die sichere Stabilisierung doppelwandiger Edelstahlschornsteine entwickelt. In Verbindung mit den passenden Abspannstangen ermöglicht sie eine statisch geprüfte Abspannung freistehender Schornsteinabschnitte oberhalb der letzten Wand- oder Dachdurchführung.
Dank der durchdachten Konstruktion können doppelwandige Abgasanlagen ab der letzten statischen Befestigung bis zu einer Höhe von 5,5 m sicher geführt werden. Dadurch lassen sich die nach 1. BImSchV § 19 oder VDI 3781-4 geforderten Mündungshöhen wirtschaftlich und zuverlässig realisieren.
Die hochwertige Edelstahlkonstruktion ist langlebig, korrosionsbeständig und optimal auf die Komponenten des Jeremias DW FU Systems abgestimmt. Für die Auswahl der passenden 2-Punktabspannung sind die Windlastzone, die Länge der Abspannstangen sowie der Außendurchmesser des Schornsteins zu berücksichtigen.
Vorteile auf einen Blick:
- Statisch geprüfte Ausführung
- Freistehende Schornsteinhöhen bis 5,5 m möglich
- Max. 3 m Abstand zwischen letzter Halterung und Abspannschelle
- Passende Abspannstangen in 2 m, 3 m und 4 m Länge erhältlich
- Für Windlastzonen 1 bis 4 geeignet (abhängig von Schornstein-Außendurchmesser und Abspannstangen-Ausführung)
- Einfache und schnelle Montage
- Hochwertige und langlebige Jeremias Edelstahlqualität
Anwendungsbereich:
Die Abspannschelle wird eingesetzt, wenn der Schornstein die letzte Befestigungsebene deutlich überragt. In Verbindung mit den passenden Abspannkomponenten ermöglicht sie eine sichere Aufbauhöhe von bis zu 5,5 m oberhalb der letzten Befestigung - abhängig von den geltenden Montagevorgaben und statischen Anforderungen.
Wichtiger Hinweis: Als letzte statische Befestigung vor der Abspannschelle ist ein statischer Wandabstandshalter erforderlich. Nur in Kombination mit einer geeigneten statischen Halterung kann die geprüfte Stabilität des Systems gewährleistet werden.
Einsatzbereiche der 2-Punktabspannung
| Außen-Ø Abgasanlage | Max. Stangenlänge | Ø Abspannstangen | Windlastzone 1+2 | Windlastzone 3+4 |
|---|---|---|---|---|
| ≤ 265 mm | bis 4 m | Ø 17,1 x 1,5 mm / Ø 20 x 1 mm | ✓ | ✗ |
| ≤ 465 mm | bis 4 m | Ø 38,2 x 2 mm / Ø 42,4 x 2 mm | ✓ | ✓ |
Durchmesser System DW-FU
| Schornstein-Innen-Ø (mm) | 80 | 100 | 115 | 130 | 150 | 160 | 180 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) / Abspannschelle-Innen-Ø (mm) |
145 | 165 | 180 | 195 | 215 | 225 | 245 | 265 | 290 | 315 | 365 |
Technische Daten
| Typ | Jeremias DW FU |
|---|---|
| Wandstärke | 0,6 mm |
| Betrieb | Regelfeuerstätten für Öl, Gas und Festbrennstoffe (z. B. Holz oder Kohle) im Unterdruck |
| Einsatztemperatur | bis 600 °C |
| Isolierung | 32,5 mm mineralische Dämmung |
| Verbindung | Steckverbindung Muffe/Sicke mit Klemmband |
| Material | Edelstahl, Hochglanz |
| Einsatzbereich | Neubau |
| Zulassung | DIN EN 1856-1 / DIN EN 1856-2 / CE-Zertifizierung |
| Garantie | 25 Jahre Hersteller-Garantie |
