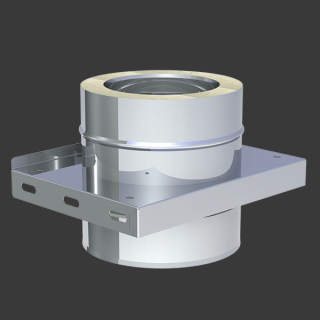

Jeremias DW FU Grundplatte für Zwischenstütze: Stabilität in der Höhe
Die Jeremias DW FU Grundplatte für eine Zwischenstütze solltest Du einplanen, wenn Deine Abgasanlage die zulässige maximale Aufbauhöhe überschreitet oder zusätzliche statische Abstützungen erforderlich sind. In Kombination mit passenden Konsolblechen ermöglicht sie die sichere Aufnahme und Ableitung der Lasten innerhalb des Schornsteinsystems.
Auch bei einer Schrägführung des Schornsteins sorgt die Grundplatte für eine stabile und fachgerechte Abstützung der Konstruktion und trägt so zur dauerhaften Sicherheit der gesamten Anlage bei.
Die Grundplatte besteht aus hochwertigem Edelstahl und ist mit einer 32,5 mm starken Dämmung ausgestattet. Dadurch erfüllt sie die hohen Anforderungen des Jeremias DW FU Systems in Bezug auf Stabilität, Langlebigkeit und Betriebssicherheit.
Die Jeremias DW FU Grundplatte für eine Zwischenstütze ist für Schornsteinsysteme mit Innendurchmessern von 80 bis 300 mm erhältlich und wird inklusive des passenden Klemmbands geliefert. Für die fachgerechte Befestigung findest Du bei uns auch die passenden Wandkonsolbleche und Wandstützen in verschiedenen Ausführungen.
Durchmesser System DW-FU
| Schornstein-Innen-Ø (mm) | 80 | 100 | 115 | 130 | 150 | 160 | 180 | 200 | 225 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Schornstein-Außen-Ø (mm) | 145 | 165 | 180 | 195 | 215 | 225 | 245 | 265 | 290 | 315 | 365 |
Technische Daten
| Typ | Jeremias DW FU |
|---|---|
| Wandstärke | 0,6 mm |
| Betrieb | Regelfeuerstätten für Öl, Gas und Festbrennstoffe (z. B. Holz oder Kohle) im Unterdruck |
| Einsatztemperatur | bis 600 °C |
| Isolierung | 32,5 mm mineralische Dämmung |
| Verbindung | Steckverbindung Muffe/Sicke mit Klemmband |
| Material | Edelstahl, Hochglanz |
| Einsatzbereich | Neubau |
| Zulassung | DIN EN 1856-1 / DIN EN 1856-2 / CE-Zertifizierung |
| Garantie | 25 Jahre Hersteller-Garantie |
